Laddomat 21-100 (Ладдомат 21-100) Контур подмеса для котлов мощностью до 120Кв

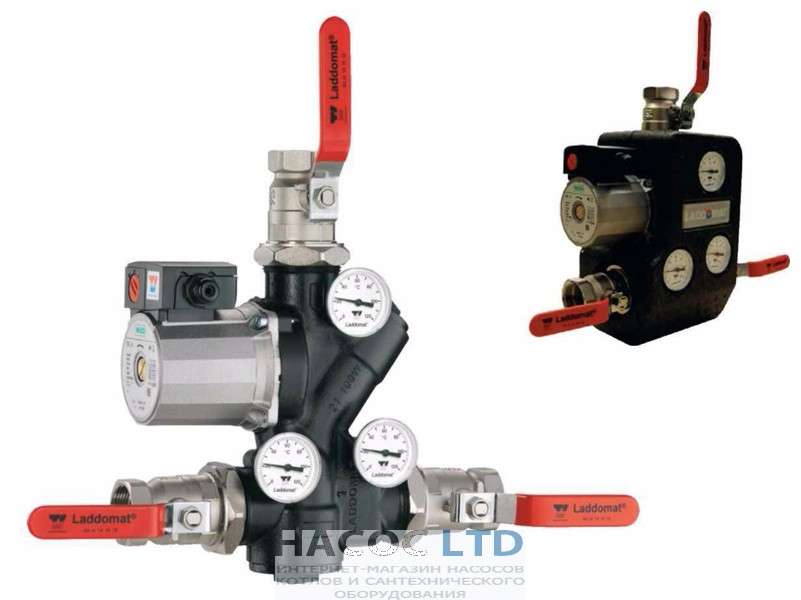

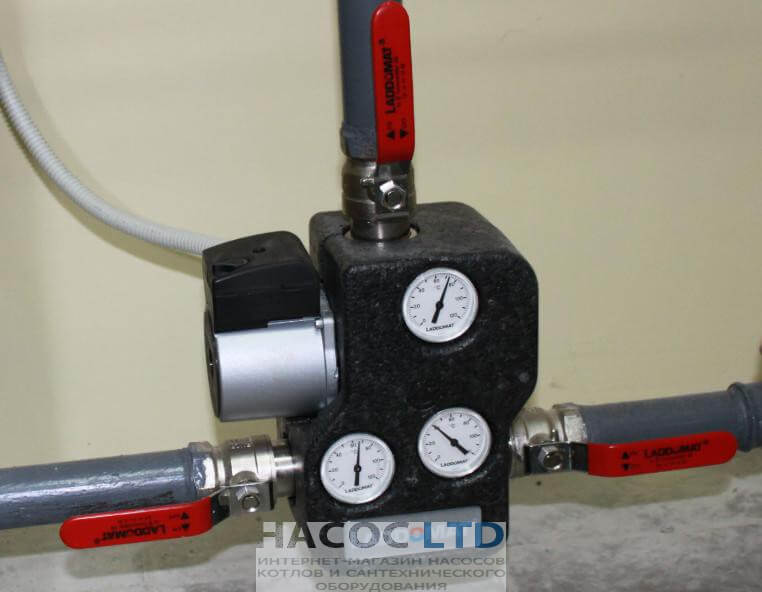

Контур подмеса Laddomat 21-100(Ладдомат 21-100)
Laddomat 21 заменяет классические соединения отдельных элементов и гарантирует эффективную работу котла при полной нагрузке.
Задача Laddomat 21-100:
-
обеспечение ускоренного выхода на штатный режим работы котла после растопки;
-
регулировка накопления горячей воды в буферной емкости;
-
при отключении электричества, устройство защитит котел от перегрева при помощи гравитационной циркуляции между котлом и аккумулирующей емкостью.
Для эффективной и легко управляемой работы твердотопливного котла необходим тонкий граничный слой в аккумулирующем баке (т.е. слой между горячей водой наверху бака и более холодной и плотной водой внизу). Для формирования этого слоя критически важно правильно смонтировать котел с аккумулирующим баком. Для этого служит Laddomat 21-100.

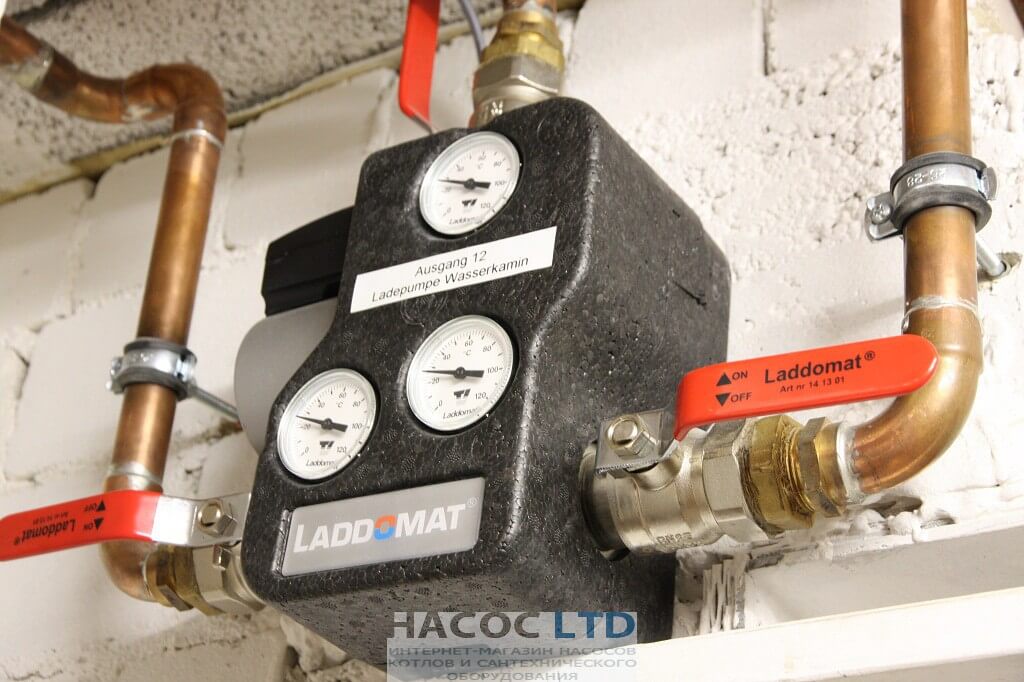

Устройство Laddomat 21-100:
- гарантирует, что котёл максимально быстро достигнет штатной рабочей температуры после растопки.
- аккумулирует теплоту в баке за счет естественной циркуляции при выключении электроэнергии или неработающем циркуляционном насосе.
- наполняет аккумулирующий бак малым потоком горячей воды, поэтому нужные температурные слои в баке оптимальны.
- гарантирует в конечной фазе горения максимальное накопление тепла благодаря уникальному термоклапану, который полностью перекроет подачу воды.
После окончания горения Laddomat 21-100 полностью использует остаток тепла в котле, так как, благодаря естественной циркуляции, горячая вода направляется из верхней части котла в аккумулирующий бак. Когда котел не топится, рециркуляция отсутствует, что означает почти полное отсутствие теплопотерь. У Laddomat 21 простая конструкция и герметичные поверхности уплотнения. Благодаря запорным вентилям можно производить обслуживание устройства без опорожнения системы.
Запорные вентиля имеют очень небольшие потери давления, которые обеспечивают максимальный поток в окончательной фазе накопления и во время естественной циркуляции.
Три термометра гарантируют полный контроль над процессом накопления и могут быть установлены с любой стороны устройства.
Характеристики группы Laddomat 21-100:
- Подключается к системам отопления вместе котлами для работы на твердом топливе и буферными емкостями
- Ladomat 21-60 поддерживает температуру в котле на уровне мин. 72°С, предохраняя котел от конденсации.
- Встроенный термостат начинает пропускать воду из обратной линии системы отопления, как только котел достигнет температуры 72°С.
- При падении температуры ниже 72°С циркуляционный насос перепускает воду из подающей линии в обратную, посредством короткого замыкания через Laddomat 21-60.
- Встроен циркуляционный насос и три контрольных термометра, по одному на каждом входе.
- Компактное исполнение. Ladomat 21-60 Занимает мало места, прост в монтаже и эксплуатации.

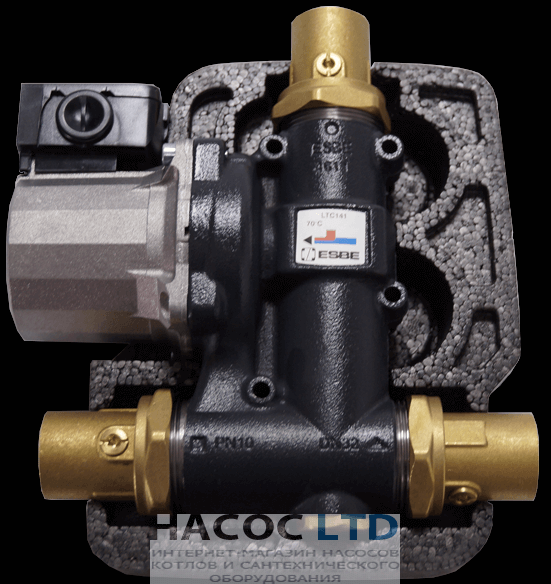

Характеристики клапана CVT:
- Подключается к системам отопления вместе с твердотопливными котлами и буферными емкостями
- Поддерживает температуру в котле на уровне мин. 60°С, предохраняя котел от конденсации.
- Как только котел достигнет температуры 60°С, встроенный термостат начинает пропускать воду из обратной линии системы отопления в котел.
- При падении температуры ниже 60°С циркуляционный насос перепускает воду из подающей линии в обратную, посредством короткого замыкания через клапан CTV.
- Циркуляционный насос должен соответствовать величине котла. в данной модели стоит насос типа Wilo RS25-7
- Подключение 3 x R32 с рукояткой
Рекомендуемый подъем | 4,5 м |
Рекомендуемый расход | 3 м3/ч |
Подача | до 5 м3/час |
Напор | до 7 м |
Задание размеров
Достаточный диаметр труб и небольшая длина трубопровода гарантируют надёжную работу даже при высокой потребности дома в тепле. Это также гарантирует эффективную естественную циркуляцию при выключении электроснабжения. Рекомендуемые диаметры труб при максимальном расстоянии между котлом и баком 2 метра. Тогда общая длина будет 2 м + 2 м + 6 колен. 1 колено соответствует 1 м длины трубы.
Котлы с макс. мощностью* до:
Laddomat 21-60:
45 кВт мин. 28 для медных труб, или R25
60 кВт мин. 35 для медных труб, или R32
Laddomat 21-100:
80 кВт мин. 35 для медных труб, или R32
100 кВт мин. 42 для медных труб, или R40
120 кВт мин. 54 для медных труб, или R50
Объём теплоносителя:
При вышеуказанных размерах труб Laddomat 21-60 обеспечивает поток 2-3 м3 /ч. См. диаграмму объёма. При вышеуказанных размерах труб Laddomat 21-100 обеспечивает поток 3-4 м3 /ч. См. диаграмму объёма При удлинении расстояния диаметр увеличивается. Максимальное расстояние между котлом и баком составляет 6 + 6 м + 6 колен.
Если имеются особые требования по естественной циркуляция, то диаметр труб должен быть рассчитан в соответствии с ними.
Инструкция по эксплуатации
