Буферная емкость АБЕ-Эконом 1500
Аккумуляционные баки предназначены для накопления, хранения и передачи тепловой энергии в систему отопления или холодоснабжения, полученного из различных источников тепла непостоянной действия, или при потребностях быстрого использования или поглощения большого количества тепловой энергии.
Такими источниками могут быть:
- Твердотопливные котлы и камины
- При применении в системах с инерционным сжиганием топлива обеспечивают непрерывную, эффективную и безаварийную работу котлов.
- Солнечные коллекторы
- Аккумуляционные баки дают возможность аккумулировать избыточное количество солнечной энергии и использовать ее в момент дефицита.
- Тепловые насосы
- Обеспечивают экономичную работу тепловых насосов, независимо от актуальных потребностей в тепловой энергии.
- Чиллеры
- Создают возможность быстрого поглощения большого количества тепловой энергии, при небольших мощностях чиллера.
- Газовые котлы
- В системах с газовыми котлами дают возможность быстрого использования большого количества тепла или горячей воды.
Особенности:
- возможность подключения к различным источникам энергии;
- различные варианты размещения патрубков;
- баки изготавливаются объемом от 350 до 3500 литров;
- выполняют функцию гидравлического;
- можно объединять системы с различными типами и давлением теплоносителя;
- надежная изоляция толщиной 100 мм обеспечивает незначительные статические потери тепла;
- могут выполнять функцию электрокотла;
ПО ЗАКАЗУ МОГУТ БЫТЬ ВЫПОЛНЕНЫ ДРУГИЕ КОНСТРУКЦИИ И ТИПЫ БАКОВ.
СЕРИЯ АБЕ ЭКОНОМ: ТЕПЛОАККУМУЛЯТОР, БУФЕРНАЯ ЕМКОСТЬ.

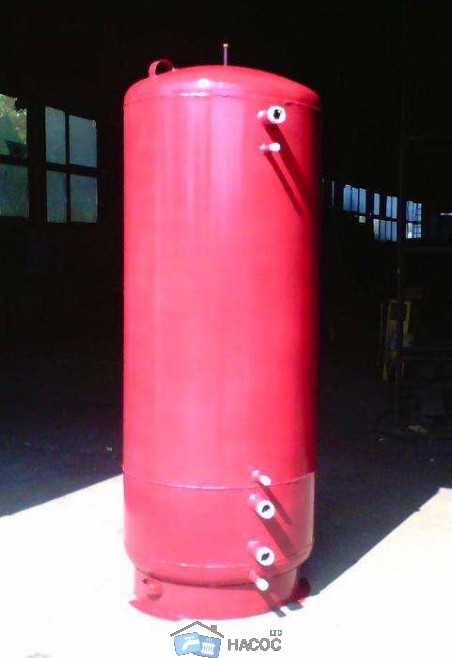

Баки серии АБЕ предназначены для работы в системах отопления и кондиционирования. Представляют собой закрытые сосуды, которые могут работать под избыточным давлением внутренней жидкости- теплоносителя до 0,3 МПа, изготовленные из черной стали без внутреннего покрытия.
Термоизоляция сделана толщиной 100 мм. Обшивка сделана из искусственной кожи (дермантина). Все подключении патрубки имеют внешнюю резьбу.
Особенности:
- простота модели;
- присоединительные патрубки встроенных в одной вертикальной линии;
- возможность подключения к различным источникам энергии;
- может использоваться на открытой и закрытой системах;рис.1
Максимальная рабочая температура баков - 100 ̊С Максимальное рабочее давление - 0,3 МП
Таблица 1. Технические характеристики баке модели АБЕ-Эконом.
| Вариант исполнения | АБЕ - 350 | АБЕ - 500 | АБЕ - 800 | АБЕ - 1000 | АБЕ - 1500 | АБЕ - 2000 |
| Вместимость , дм3 ±5% | 344 | 470 | 784 | 985 | 1455 | 2155 |
| Масса, кг, не более | 80 | 80 | 100 | 130 | 153 | 191 |
| ДІ - внешний диаметр с изоляцией, мм | 700 | 800 | 950 | 1050 | 1200 | 1400 |
| Д - внутренний диаметр, мм | 500 | 600 | 750 | 850 | 1000 | 1200 |
| ДП - диаметр цилиндрической опоры, мм | 380 | 500 | 550 | 750 | 900 | 1100 |
| Н - высота бака, мм | 1800 | 1960 | 2100 | 2030 | 2140 | 2160 |
| А - высота патрубка ВП, мм | 1581 | 1606 | 1636 | 1656 | 1711 | 1745 |
| высота патрубка ВТ, мм | 1486 | 1506 | 1536 | 1556 | 1611 | 1645 |
| В –высота патрубка НТ, мм | 451 | 471 | 501 | 521 | 576 | 610 |
| С – высота патрубка ТЕН, мм | 341 | 361 | 391 | 411 | 466 | 500 |
| Р – высота патрубка НП, мм | 196 | 216 | 246 | 266 | 321 | 355 |
| Е – высота сливного патрубка ЕЕ, мм | 100 | 120 | 150 | 161 | 225 | 260 |
Таблиця 2. Условное обозначение патрубков серии АБЕ.
| Условное обозначение патрубков | Диаметр резьбы, дюйм |
| ВС - патрубок для розвоздушивания | 1 |
| ВП - верхний патрубок присоединения к системе | 5/4 |
| ВТ - патрубок для верхнего термометра | 1/2 |
| НТ - патрубок для нижнего термометра | 1/2 |
| НП - нижний патрубок для присоединения к системе | 5/4 |
| ЕЕ – патрубок для слива | 1 |
